Flashings

Tarpinės EHV-AT Thermo, EHN-AT Thermo - su papildoma termoizoliacija

Aprašymas

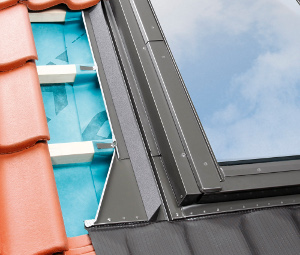

Flashing with Additional Thermal Insulation EHV-AT Thermo, EHN-AT Thermo

Universali EHT-AT Thermo tarpinė su papildoma izoliacija yra idealus sprendimas, kuris užtikrina tvirtą ir "šiltą" lango jungtį su stogo danga.  Thermo tarpinės lango U vertę  padidina iki 15%, priklausomai nuo lango tipo, taip išvengiant šilumos nuostolių. EHV-AT Thermo tarpinė yra universali ir gali būti naudojama su visomis stogo dangų rūšimis iki 90 mm aukščio profiliu ir su visais mediniais bei aliuminio plastikiniais stogo langais. Ji tinka ir stogo langų horizontaliose ar vertikaliosiose kombinacijose, arba blokų grupėse, leidžiančiose montuoti langus V (0 cm) gylyje, stoguose su 15 ° -90 ° nuolydžiu.

Flashing cross-section with thermo insulation materialTarpinės su termoizoliacija pjūvis

Tarpinės sudadamosios dalys

EHV-AT Thermo yra universali tarpinė, suderinama su visų tipų stogo dangomis. Apskadinimai yra 22 mm platesni nei standartiniai ir susideda iš keturių pagrindinių elementų (apatinis elementas, šoniniai elementai ir viršutinis elementas). Tarpinės šoniniai sandarinimo elementai apsaugo nuo vėjo pučiamų dulkių, lapų, lietaus ir sniego. Komplekte yra latakas, kad kondensatas galėtų nutekėti nuo lango

Vertical and horizontal cross-section with EHV-AT Thermo elements

Vertical and horizontal cross-section with EHV-AT Thermo elements


1 — viršutinis, su izoliacija, tarpinės elementas
2 — apatinis, su izoliacija, tarpinės elementas ir prijuostė
3 — šoniniai, su izoliacija, elementai
4 —nubėgimo  latakas
5 — fiksatoriai
6 — tvirtinimo profiliai
