Flashings

Tarpinės ELV, ELJ skirtos plokščių čerpių stogo dangai

Aprašymas

Flashings for Slate Roof Coverings ELV, ELJ

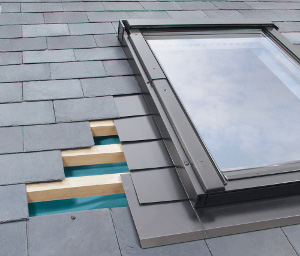

Tarpinė EL idealiai tinka montuoti stogo langus į plokščių čerpių, kurių storis iki
10 mm (2 x 5 mm), stogo dangą. Standartinė tarpinė tinka atskiriems langams šlaitiniuose stoguose.

Taip pat galima naudojant šią tarpinę jungti stogo langus į grupes:

  • gylyje V galima montuoti vertikalias, horizontalias ir blokų grupes
  • gylyje J galima montuoti tik horizontalias grupes.

Ši tarpinė yra dviejų skirtingų tipų, leidžiančių langus montuoti dviejuose skirtinguose stogo konstrukcijos gyliuose - V (0) ir J (-3cm).
Standartinis langų montavimo gylis su tarpine EL yra V-
versija ELV.

 Gali būti montuojama stoguose su nuolydžiu:

  • nuo 15° iki 90° gyliuose N ir V,
  • nuo 20° iki 90° gylyje J.



Tarpinės sudedamosiso dalys

Tarpinę sudaro apatiniai, viršutiniai ir šoniniai elementai, kurių matmenys priklauso nuo lango aukščio. Tarpinės šoninės plokštelės dedamos pakaitomis su stogo danga.

Vertical and horizontal elements with ELV flashing



ELV tarpinės elementų horizontalus ir vertikalus pjūvis:

1 — viršutinis tarpinės elementas
2 — apatinis tarpinės elementas
3 — šoniniai elementai
4 — nubėgimo latakas
